Krzywe rozładowania baterii




Home

Laboratorium




Do testu użyto siedem typów baterii, pięć alkaicznych LR6 oraz dwie węglowo-cynkowe R6.
Pomiar przeprowadzono w temperaturze 20 °C.
Baterie rozładowywano rezystorem o wartości 5 om.
Prąd rozładowania osiągał maksymalnie 0,31 A.
Celem badania było dobranie odpowiednich baterii dostępnych na rynku do zasilania elektronicznego urządzenia pomiarowego pracującego w trybie ciąglym przez sześć godzin i pobierającego prąd 0,2 A.


1. Bateria SONY ALKAINE AA LR6 AM3 1,5V:
Im1

2. Bateria PANASONIC POWER ALKAINE MAX LR6 AA AM3 1,5V
Im2

3. Bateria PHILIPS POWER LIFE LR6 1,5V
Im3

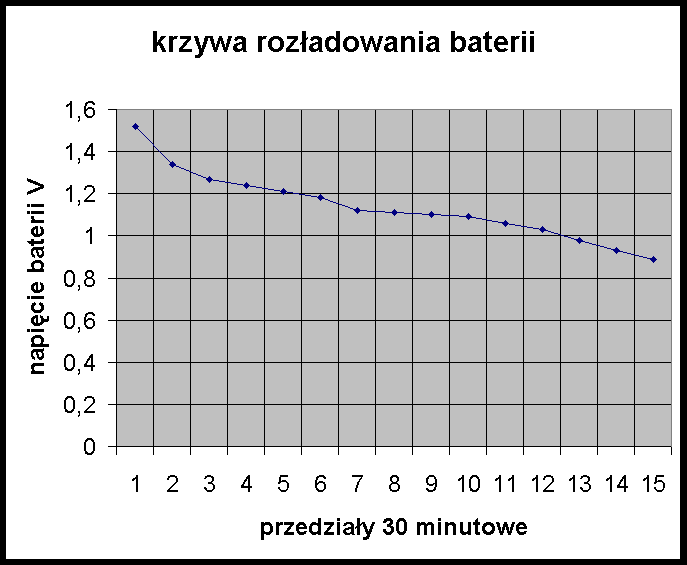

4. Bateria Energizer LR6 AA AM3 1,5V E91
Im4

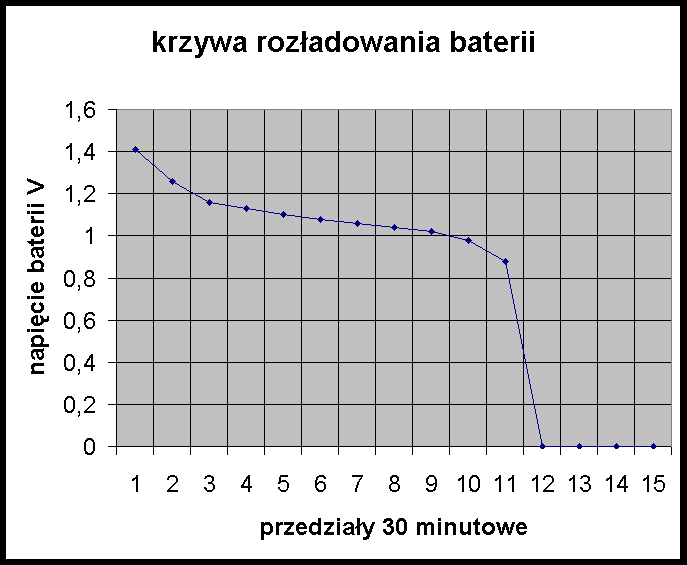

5. Bateria DURACEL AA MN1500 LR6

6. Bateria GREENCELL EXTRA HEAVY DUTY 15G AA 1,5V
Im6

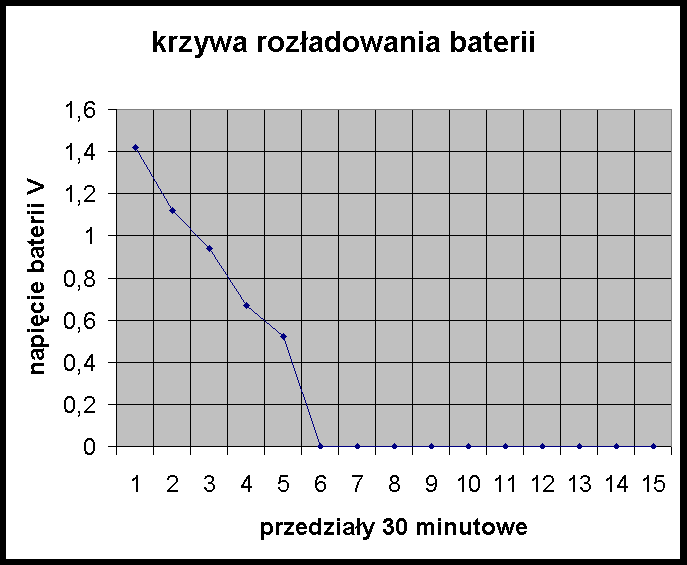

7. Bateria PANASONIC SPECIAL AA R6R

Zakładane wymagania spełniają tylko baterie przedstawione w punktach: 1, 2 i 4.
